Les cours ...

18/03/2008

Jour de grève .. méca :
Dernier TP sur la butée amovible fini.
Mini TP D.A.O. :

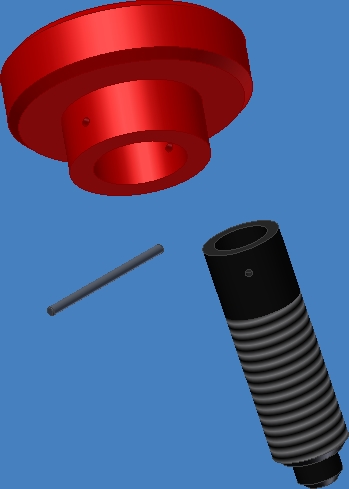

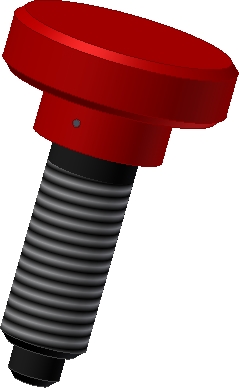

Réalisation de l'assemblage de la vis de pression :

Ensuite, BM :
Envoi du programme Bougie PH50 du PC à la machine.
Usinage de la phase 50 de la bougie + correction ..
Reste plus que 2 phases ( Filetage & Exagone )

Conception perso

Transport de torseur

Conception perso du Micro Moteur en D.A.O.

Micro moteur JPS

Le micro moteur, c'est le projet de notre classe en seconde ( 2006/2007 ).
Ce micro moteur a été réalisé sur des machines outils ( Tours, fraises .. ) au lycée.
Ce micro moteur comporte :

Un carter ( ou bâti .. )
Un vilebrequin
Une bielle
Un maneton
Un piston
Un axe de piston
Un cylindre
Une culasse
Un couvercle avant
Un couvercle arrière
Une entretoise
Deux roulements
Une ogive
Une vis de type CHC M4.15
Trois vis de type CHC M4.10
Quatre vis de type CHC M4.50
Quatre vis de type TFHC M4.10

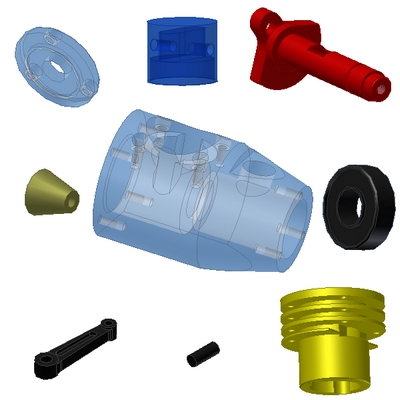

Visualisation de ces pièces en cliquant sur l'image Les pièces !
J'ai réalisé ces pièces et ce montage en une semaine avec Autodesk Inventor 8.

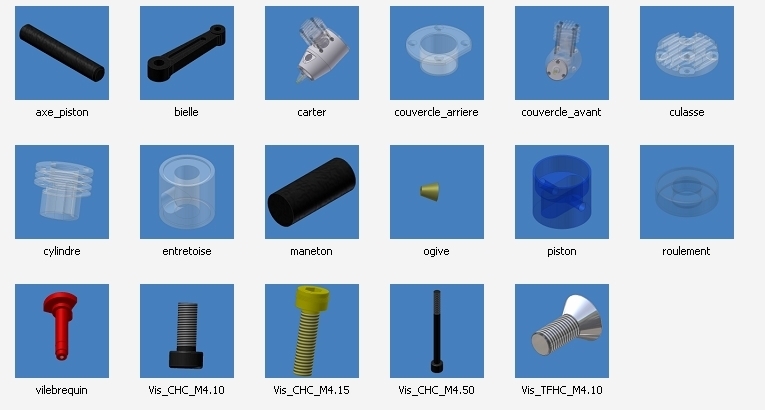

Les pièces

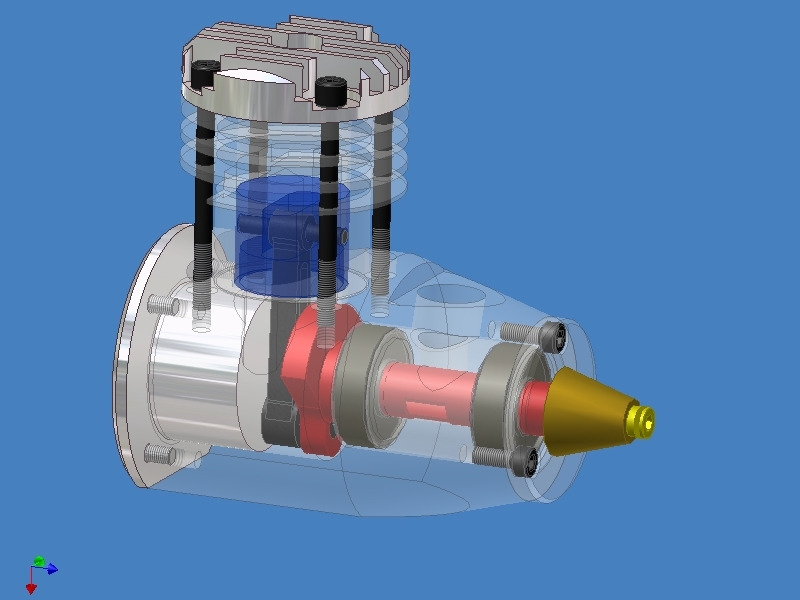

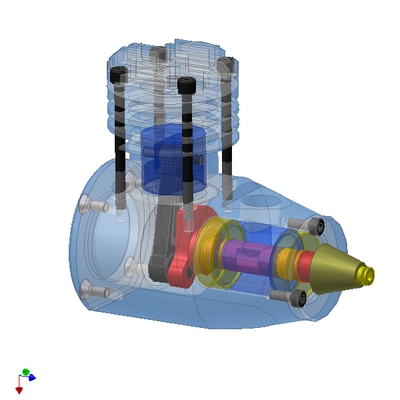

Le micro moteur

J'en ai également profité pour faire une vidéo de l'animation :
Visionner la vidéo
Ainsi que des photo :
Visionner les photos.
Et voila, c'est fini pour ce micro moteur !
